合肥管棚注浆管工程案例 隧道边坡加固注浆管应用实例

合肥管棚注浆管工程案例概述

管棚合肥注浆管作为一种重要的地下工程加固手段，广泛应用于隧道洞口浅埋段、软弱围岩破碎带以及边坡滑坡体治理等高风险区域。其核心原理是通过在拟开挖轮廓线外缘施作大直径钢管，形成纵向刚性棚架，并通过管内注浆将钢管与周围岩土体胶结为一体，从而显著提高围岩的自稳能力和抗渗性能。本文结合典型工程案例，详细阐述合肥管棚注浆管在隧道超前支护与边坡加固中的具体应用、技术特点、常用规格及施工控制要点。

合肥管棚注浆管的核心特点

管棚合肥注浆管技术融合了“管棚超前支护”与“注浆改良地层”的双重优势，其工程特性十分突出，具体体现在以下几个方面：

• 超前支护距离长：单循环管棚施作长度通常为10～40米，相比常规合肥超前小导管（3～5米）具有更大的纵向支护覆盖范围，可有效减少开挖面的停工倒换次数。

• 刚度大、承载能力强：钢管本身具有较高的抗弯和抗剪刚度，在隧道开挖后能立即承担上方松散土体或破碎岩体的荷载，抑制围岩过大变形。

• 注浆扩散与加固效果显著：通过钢管上布置的注浆孔（梅花形布置），浆液在压力作用下可向四周裂隙渗透、挤密，形成厚度可控的加固圈，提高地层粘聚力和内摩擦角。

• 适应性强：适用于从黏土、砂土到卵石层、破碎岩体等多种复杂地层，尤其适用于对地表沉降控制要求严格的浅埋暗挖工程。

• 兼有排水功能：部分管棚注浆管在特定条件下可作为排水管使用，通过管内积水引流，降低地下水对开挖面的不利影响。

管棚注浆管的主要用途

该技术主要用于解决隧道及地下工程中的“怕塌、怕水、怕沉降”三大难题，其典型用途包括：

• 隧道洞口段超前支护：防止洞口仰坡滑塌，保证进洞安全。

• 浅埋偏压段加固：控制地表过度沉降，保护地表既有建筑物及地下管线。

• 断层破碎带及软弱围岩加固：提高围岩整体性，防止开挖时发生大规模坍塌或突泥涌水。

• 边坡滑坡体治理：用于边坡深层滑动面的抗滑加固，形成类似“抗滑桩”+“锚索”的复合作用，同时通过注浆改善滑带土强度。

• 隧道与既有构筑物近接施工防护：如下穿公路、铁路、重要管线时的预加固。

典型工程案例一：某深埋隧道断层破碎带管棚注浆加固

某高速公路隧道全长3.2公里，在开挖至K12+345～K12+380里程时，遭遇F4断层破碎带，掌子面揭示岩体极破碎，呈碎石状压碎结构，且伴有股状水渗出，采用常规超前合肥小导管注浆后，开挖时仍频繁发生掉块和局部坍塌，无法正常掘进。

处理方案：经方案比选，决定采用Ø108mm大管棚超前注浆配合洞内径向注浆的综合加固方案。管棚施作范围为拱部150°范围，环向间距40cm，单根长度30m，外插角控制在1°～2°。管材采用热轧无缝钢管，壁厚6mm，管壁四周按15cm×15cm梅花形布置Ø10mm注浆孔。注浆材料采用水泥-水玻璃双液浆，水灰比0.8:1，水泥浆与水玻璃体积比1:0.6，注浆终压控制在2.0～2.5MPa。

实施效果：注浆完成后，通过钻孔取芯检查，浆液充填饱满，围岩完整性明显改善，开挖后掌子面稳定，拱顶沉降量由加固前的35mm/天降低至5mm/天以内，月掘进进尺由原来的10m提高至35m，安全穿越了断层破碎带。

典型工程案例二：城市浅埋暗挖隧道下穿既有道路管棚应用

某城市地铁区间隧道需下穿城市主干道，隧道埋深仅8m，上方为沥青路面，交通流量大，对沉降控制要求极高。隧道穿越地层为粉质黏土与中砂互层，自稳能力差。

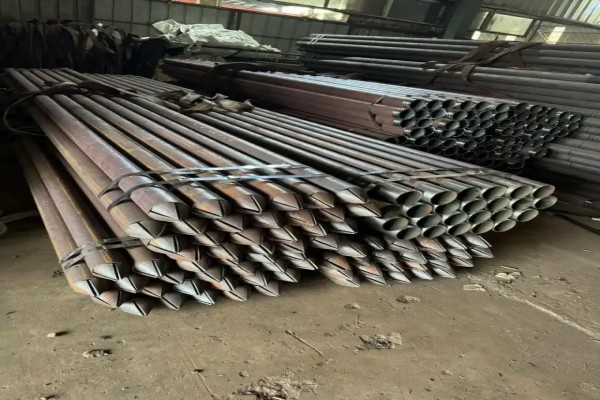

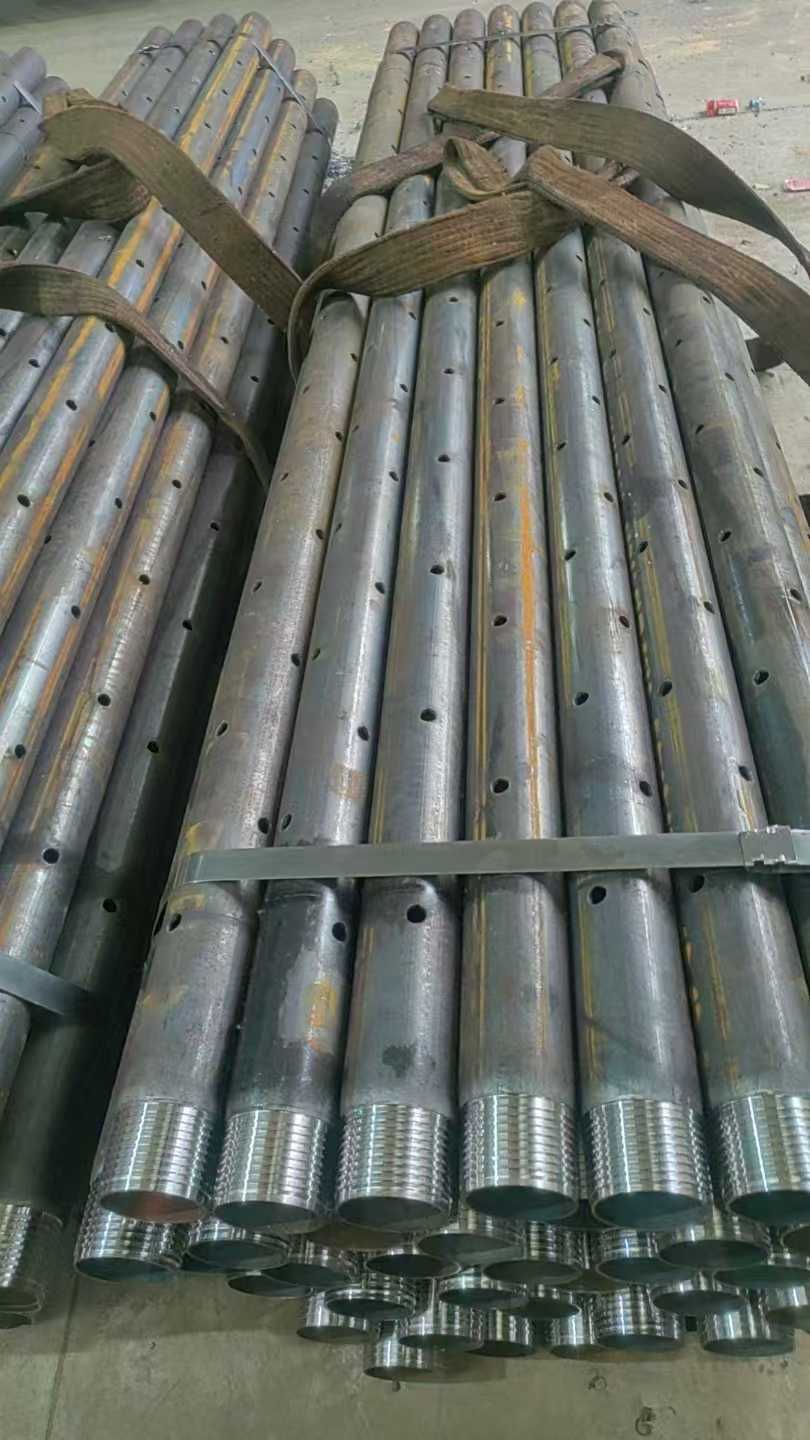

加固设计：设计采用Ø159mm×8mm加强型管棚，单循环长度40m，环向间距35cm，布置于隧道开挖轮廓线外25cm处。管棚内设置钢筋笼并灌注M20水泥砂浆，形成“钢管混凝土管棚”。同时，将普通注浆孔改进为TX自进式注浆头，实现了快速连接与高压注浆，注浆压力达到3.0MPa，采用后退式分段注浆工艺，分段长度为3m，有效控制了浆液串冒。

监测结果：施工期间地表更大累计沉降控制在12mm以内，严格满足设计允许值20mm的要求，路面未出现明显裂缝，保证了道路交通的正常运营。该案例表明，大直径管棚注浆管结合高压注浆在城区敏感环境下具有显著优势。

典型工程案例三：边坡加固注浆管应用实例

某山区公路边坡为土质-强风化岩混合边坡，坡度约42°，坡高35m，在连续降雨后坡体出现多条贯通裂缝，前缘局部溜坍，存在整体滑动风险。传统抗滑桩方案造价高、工期长，经论证后改用大角度管棚注浆管进行深层加固。

方案实施：在坡脚设置两排仰斜式管棚注浆管，排距2.0m，孔间距1.5m，管径Ø89mm，壁厚5mm，长度20～30m，角度分别设置为15°和25°。注浆管采用地质钻机成孔后下管，孔口密封，采用孔底返浆式注浆，浆液为42.5级普通硅酸盐水泥单液浆，水灰比0.6:1，注浆压力1.5～2.0MPa。注浆完成后再施工C30钢筋混凝土冠梁将管棚顶部连接成整体，形成“管棚+框架梁”组合抗滑结构。

治理效果：坡体位移监测数据显示，加固后边坡水平位移速率由治理前的3.2mm/天降至0.1mm/天以下，历经两个雨季考验，边坡稳定，证明管棚注浆管在边坡应急抢险加固中具有施工快捷、见效快的突出优点。

管棚注浆管常用规格与参数

为了便于读者根据实际工程条件进行选型，下表汇总了常用管棚注浆管的规格、壁厚及适用工况。选用时应综合考虑地层条件、埋深、开挖跨度及沉降控制要求等因素。

关键施工工艺与质量控制要点

为保证管棚注浆施工质量，必须严格控制以下工序：

• 钻孔精度：采用水平导向钻机或地质钻机配合孔口定位，确保钻孔外插角偏差不大于1°，孔位偏差不大于5cm，避免管棚侵入隧道开挖净空或超出加固范围。

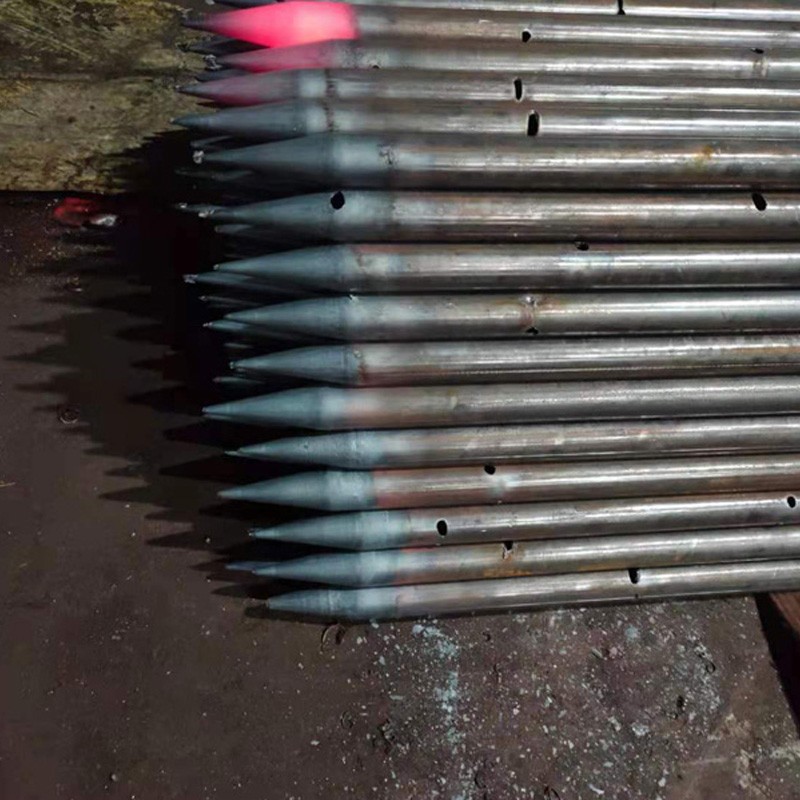

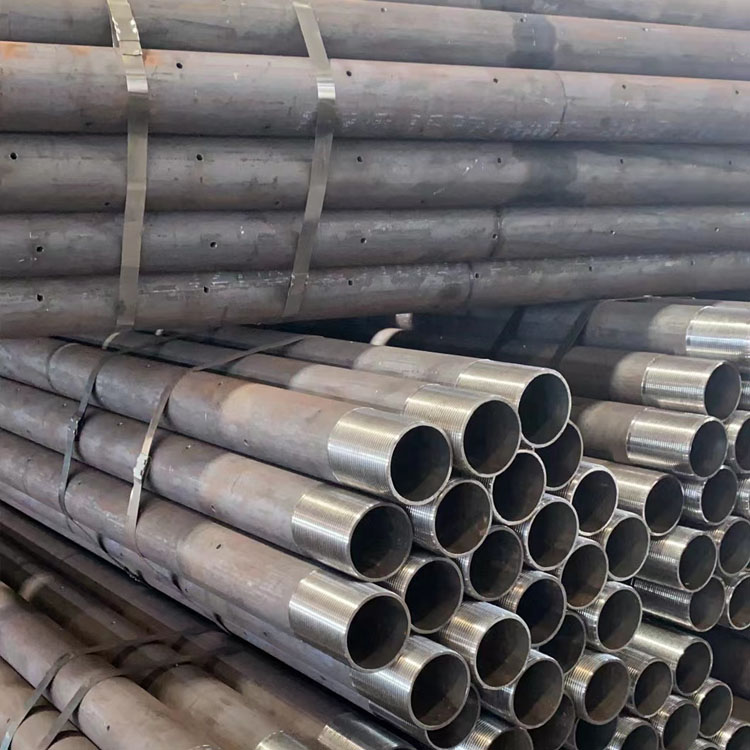

• 下管与连接：管棚钢管分段连接时，必须保证接头牢固、同心度好，丝扣连接处宜涂抹环氧树脂或采用止水胶带，防止漏浆和断裂。节钢管前端应加工成尖形或设置导向帽，便于顺利下入孔内。

• 注浆参数控制：注浆压力应逐级提升，不可骤然加压。终压标准应以“压力-注浆量”双控，当注浆压力达到设计终压并稳定10～15min，或注浆量达到设计值的80%以上时，方可终止该孔注浆。

• 注浆顺序：遵循“先外圈后内圈，先下方后上方，间隔跳注”的原则，防止浆液串孔或管棚上浮。

• 效果检查：注浆结束后，应采用钻孔取芯法检查浆液充填率，要求充填率不小于85%；也可通过声波测试或压水试验评价围岩改良效果，必要时进行补充注浆。

施工安全与环保措施

管棚注浆属于隐蔽工程，施工过程中的安全和环保管理同样不容忽视：

• 钻孔作业平台必须搭设稳固，高空作业人员应系好安全带。

• 注浆泵、搅拌站等设备应有专人操作，压力表定期校验，高压管接头应连接牢固，防止爆管伤人。

• 水泥、水玻璃等材料应分类堆放，做好防潮防雨措施；废弃浆液应集中处理，不得随意排放污染环境。

• 在富水地层中施工时，应加强地表水与地下水位的监测，防止注浆引起地下水污染或周边建筑物不均匀沉降。

总结与展望

管棚注浆管技术经过多年的工程实践，已发展成为一种成熟、可靠的地下工程加固手段。从上述隧道和边坡案例可以看出，管棚注浆管具有支护刚度大、注浆加固效果显著、施工灵活性高等不可替代的优势。未来随着长大隧道及复杂地质条件工程的增多，管棚注浆管将向大直径、高强钢材、智能化注浆监测方向发展，其与数字孪生技术、自动钻孔定位技术的融合，将进一步提高施工精度和质量可控性，为类似工程建设提供更加安全高效的保障。
